Построение звездчатой формы полиэдра

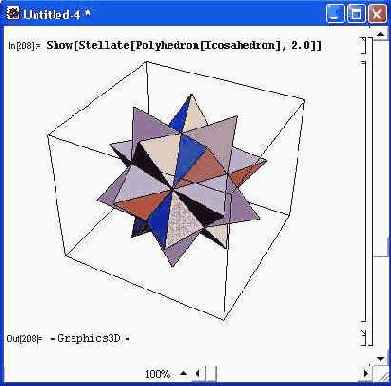

Пример 14.76. Построение звездчатой формы полиэдра

Полиэдры, применяемые в геодезии, можно получить с помощью следующей функции:

• Show [Geodesate [Polyhedron [polyname], n] — построение полиэдра с вершинами, лежащими на сфере, представляющего собой результат я-кратно-го разбиения на треугольники граней полиэдра polyname;
• Show [Geodesate [Polyhedron [polyname] , n, {x, y, z}, radius] —построение полиэдра с вершинами, лежащими на сфере с заданным положением центра {x,y,z} и радиусом radius, представляющего собой результат п-кратного разбиения на треугольники граней полиэдра polyname.

Рисунок 14.77 показывает применение этой функции.

Для построения усеченных полиэдров предназначены следующие функции:

• Show [Truncate [Polyhedron [polyname] ] ] — построение усеченных полиэдров;
• Show [Truncate [Polyhedron [polyname], ratio] — построение усеченных полиэдров с заданным коэффициентом усечения ratio (от 0 до 0.5);




• Show[OpenTruncate[Polyhedron[polyname]]] — построение полиэдров с открытым усечением;
• Show[OpenTruncate[Polyhedron[polyname], ratio] — построение полиэдров с открытым усечением и заданным коэффициентом усечения ratio (от 0 до 0.5).
